بهسازی و بازسازی شبکه‌های فاضلاب با تاکید بر بومی سازی روش‌ها

کلیپ معرفی چالش

  خوردگی و فرسودگی شبکه های فاضلاب موجب کاهش مقاومت و خرابی و فرو ریختن لوله ها میشود. از تبعات آن مسدود شدن لوله و فرونشست زمین در بالای خط لوله است. طول شبکه فاضلاب شهر اصفهان حدود 3 هزار و 700 کیلومتراست که قدمت بیش از 40 سال شبکه فاضلاب اصفهان منجرشده به آنکه درحال حاضر حدود 1500 کیلومتر از طول این شبکه نیاز به بازسازی و نوسازی داشته باشد.

ch3 4

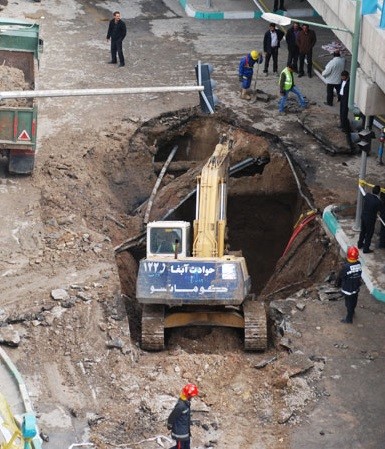

شکل 1: ریزش زمین در کنار پل میرفندرسکی

روش‌های ترمیم شبکه فاضلاب:

عنوان روش

خلاصه روش

مزایا

معایب

ترانشه باز

زمین تا عمق لوله کنده می­‌شود؛ لوله قدیمی برداشته شده و لوله جدید جایگزین آن می‌­شود.

بیشتر بودن عمر مفید لوله­‌ها نسبت به سایر روش‌ها

هزینه زیاد

اختلال در رفت و آمد

احتمال تخریب مکان­‌های باستانی در مجاورت آن

لوله رانی

لوله جدید را با استفاده از ماشین آلات مخصوص درون لوله قدیمی جا می‌­دهند.

اجرای راحت‌تر نسبت به روش ترانشه باز

ایجاد مقاومت سازه‌­ای مناسب

هزینه نسبتا زیاد

سختی اجرا در شبکه‌هایی با انشعابات زیاد

کاهش ظرفیت هیدرولیکی لوله

جایگزینی لوله معیوب

جریان فاضلاب در مکان‌هایی که لوله قدیمی دچار خوردگی و فرسودگی شده است می‌بندند و لوله جدید را در کنار لوله قدیمی جایگذاری می‌کنند

افزایش عمر مفید شبکه



اختلال در رفت و آمد

تجمع جانوران موذی در لوله‌­های قدیمی

محدودیت در اجرا

جدول 1- روشهای موجود بازسازی شبکه ها

اما مقرون به صرفه ترین و بهترین روش، روش cured in place piping است. در روش CIPP یک پوششی به صورت لوله در داخل لوله قدیمی ایجاد می شود به گونه ای که یک نوار لاینر متشکل از پوششی حفاظتی و یک لایه پشم و شیشه آغشته به رزین به داخل لوله (حدفاصل دو منهول) کشیده می گردد و سپس با پمپ های مخصوص هوا این نوار که به صورت دو لایه می باشد از هم باز می شود و در قالب لوله قدیمی قرار می گیرد سپس با عبور اشعه UV از داخل این لاینر بخش رزینی فرآوری و سخت می شود و بدین شکل لوله ای با ضخامت چند میلی متر تا یکی دو سانتی متر در داخل لوله فرسوده قرار می گیرد و بعد از آن سیال فاضلاب از داخل این لوله جدید عبور خواهد کرد. البته جهت فرآوری این رزین از روشهای دیگر از جمله آب گرم نیز استفاده خواهد شد.

ch3 5



ch3 8

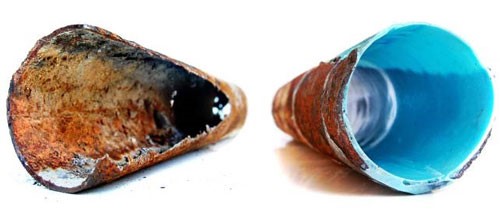

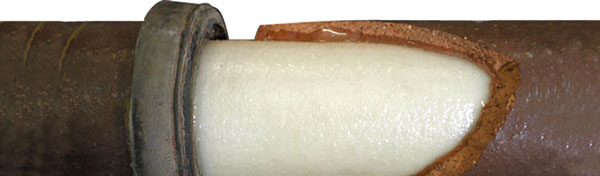

شکل 2- روش CIPP یک پوششی به صورت لوله در داخل لوله قدیمی





ch3 6

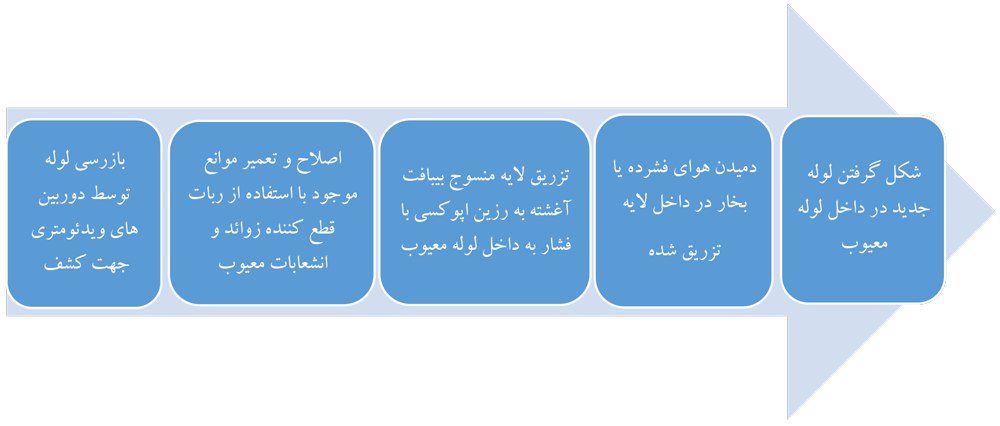

شکل 3- مراحل بازسازی لوله به روش CIPP







ch3 7

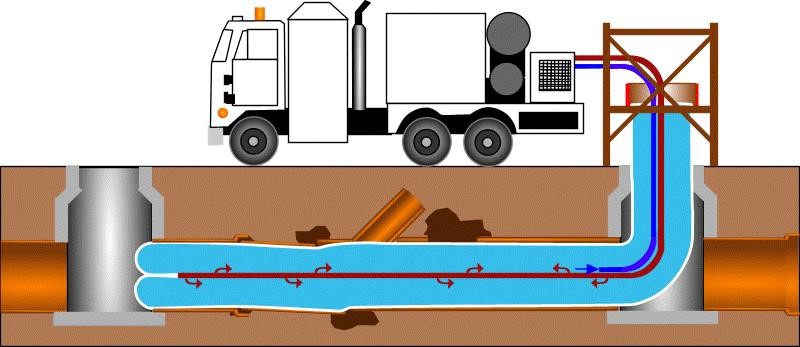

شکل 4- استفاده از آب گرم جهت فرآوری رزین

مزیت­های این روش:

  1. به دلیل عدم حفاری، تأسیسات زیربنایی و آسفالت معابر آسیب نمی بینند.
  2. فضای سبز و درختان نیز مورد آسیب قرار نمی گیرند.
  3. عابرین هم با مشکل ترافیکی رو به رو نمی­شوند.
  4. همچنین نیاز به اخذ مجوز از شهرداری و پلیس راهور و سایر نهادها برای اجرای پروژه نیست.
  5. به دلیل این که لوله جدید کاملا به لوله قدیمی میچسبد، لوله جدید نیز به همان شکل لوله قدیمی در خواهد آمد و همینطور کاهش ظرفیت بسیار اندکی اتفاق می افتد.

انتظارات هم نت از پیشنهاد دهندگان:

با توجه به تحریم ها و محدودیت های موجود در کشور، شناسایی و ارائه روش های نوین بازرسی و اصلاح شبکه فاضلاب و بومی سازی آن ها و همچنین بومی سازی تجهیزات، لاینرها و تهیه رزین های به کار رفته در اجرای روش CIPP در داخل کشور، انتظاری است که از ایده های ارائه شده  در رویداد هم نت فاضلاب وجود دارد.
